Budget joystick : 75€ environ
Budget boutons : 55 euros environ
Budget spinner : 80 euros environ
Budget trackball : 85 euros environ
Budget monnayeur : 25 euros environ
Budget encodeur clavier : 75 euros
Je m’étais mis dans l’idée de rendre le panneau de contrôle indépendant de la borne d’arcade afin de pouvoir l’emporter seul (en soirée, chez des amis…). Je pense avec le recul que c’est une erreur pour les raisons suivantes :
Ceci étant dit et comme je suis allé au bout de mon idée de départ, je vous livre la solution utilisée pour fixer le panneau de contrôle en utilisant les tirants qui servent à fixer le panneau de score sur les flipper (cf la photo ci-dessous).
L’attache est fixée sur sa partie principale sur le panneau de contrôle. Le croche est fixé quand à lui sur un tasseau transversal. En réglant la longueur de l’attache, on obtient un serrage correct pour immobiliser le panneau de contrôle.
Le composant majeur du control panel est certainement le circuit qui assure le transcodage des contacts des boutons et joysticks en équivalent de touches clavier.
Deux sociétés proposent ce type de composant : Ultimarc et Hagstrom Electronics. C’est la première avec son modèle « minipac » que j’ai choisie.
Le minipac présente les caractéristiques suivantes :
Le minipac est programmé de base sur les touches par défaut de Mame. C’est pratique si on se limite à cet émulateur, beaucoup moins si on envisage d’en utiliser d’autres. En effet, certaines touches de Mame sont des touches de menu non paramétrable pour d’autres émulateurs. Pesez bien cette décision puisque le paramétrage du minipac sur d’autres touches peut être assez long (entre les mauvais câblages, les problèmes de clavier azerty/qwerty, …)
Photo du logiciel du minipac
L’emplacement disponible est la principale contrainte pour le choix des haut-parleurs. Dans mon cas, après quelques heures de recherche, j’ai jeté mon dévolu sur le modèle KEF CI 50 (photo ci-dessous) qui sont d’une taille similaire aux spots utilisés en éclairage.
Destinés à être installés sur un plafond, ils se fixent par simple clipage, sont plutôt jolis et le son est correct (pour écouter des sons 8 bits c’est largement suffisant). Attention à la mise en place, ils sont particulièrement difficiles à enlever.
Je m’étais donné comme contrainte que l’ensemble de la borne d’arcade soit alimentée exclusivement par l’alimentation du PC. J’ai donc cherché un amplificateur alimenté en 12V
On en trouve sur les sites de ventes de haut-parleur. J’ai retenu le modèle suivant :
Je pense avoir surestimé ce sujet puisque en réalité le PC à l’intérieur du caisson n’est pas tant confiné que ça (il y a beaucoup de vide à l’intérieur).
L’idée consiste à utiliser la défonceuse pour faire des trous d’aération sur toute la longueur. C’est plutôt esthétique. La chaleur montant, cette solution est assez efficace.
Le seul inconvénient est rencontré au moment de la peinture, c’est une véritable galère d’arriver à peindre correctement à l’intérieur de ces rainures.
J’ai également ajouté un ventilateur récupéré sur le boitier PC que j’ai fixé à mi-hauteur sur l’arrière de la borne d’arcade.
Après avoir passé un certain temps (qui a dit quelques heures) à le choisir, mon dévolu s’est porté sur le modèle mécanique ci-dessous acceptant les pièces de 0,50€. Il en existe aussi pour les pièces de 1€.
A gauche le monnayeur, à droit, le micro-switch indispensable qui se fixe dessus. La pièce en tombant pousse la fine tige métallique.
Les avantages de ce modèle sont nombreux :
En fréquentant les forums liés à la construction de borne d’arcade on trouve un certain nombre de solution (faites nous part de la vôtre dans les commentaires).

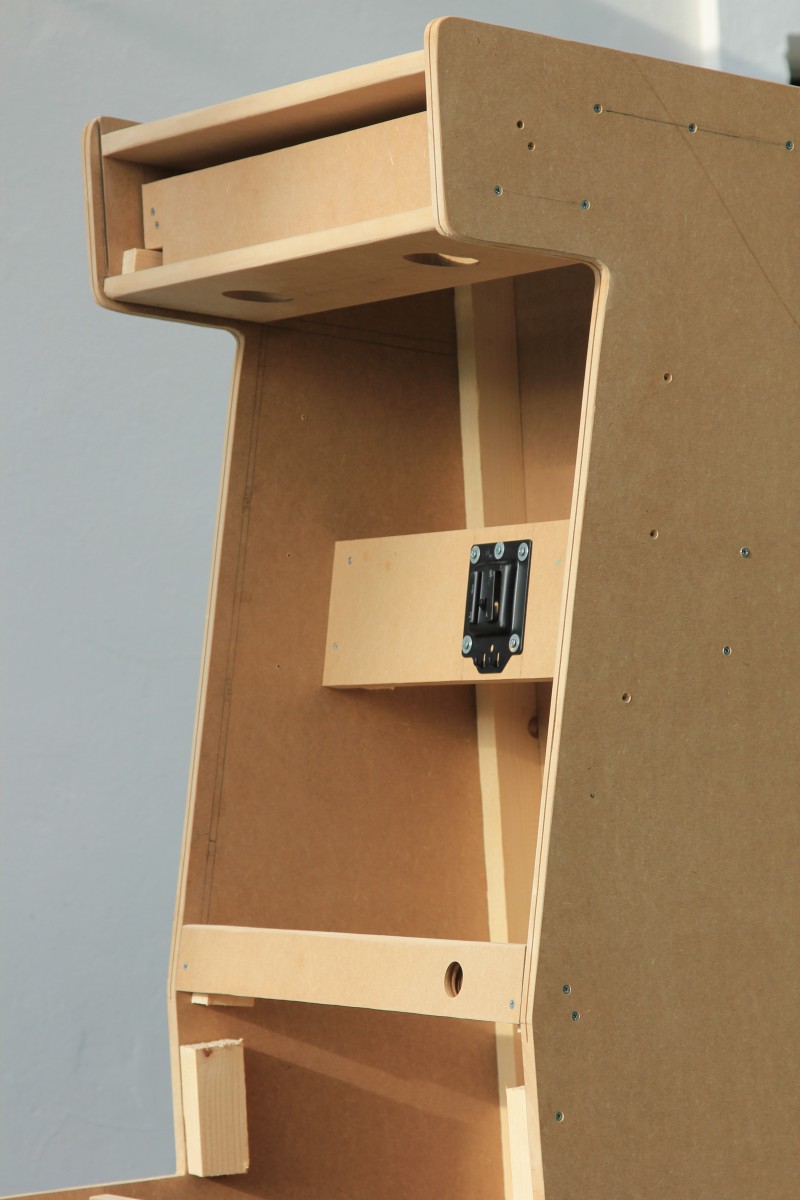

La solution retenue ici consiste à profiter de l’emplacement de fixation VESA que proposent la quasi-totalité des moniteurs. On trouve facilement la platine métallique correspondant en vente sur Internet.
Le schéma ci-dessus explique grossièrement le principe de maintien de la vitre de protection du moniteur. Celle-ci est donc en appui directement sur la face avant du moniteur, maintenue en bas un tasseau et le bandeau de fixation du bouton marche/arrêt et en haut par le panneau de fixation des haut-parleurs. Le poids de la vitre assure un très bon maintient à partir du moment où toutes les dimensions sont ajustée.
Il faut veiller particulièrement à ce que les différentes côtes s’empilent correctement pour qu’au moment où la vitre est mise en place elle soit tout juste serrée (impossible d’envisager de la percer ou de la limer 😉
Avant de se lancer dans cette folle aventure qu’est la construction de sa propre borne d’arcade, il est indispensable de s’assurer qu’elle ne va pas tourner au cauchemar. Voici une liste, certainement pas exhaustive, des questions qu’il est bon de se poser
Le travail du bois produit énormément de poussière et il est impensable d’envisager de le faire dans un appartement. Vous devez disposer d’une pièce isolée (garage, cave, …) ou envisager de travailler le bois en extérieur (jardin, balcon).
Passer du temps sur les forums dédiés à la construction de bornes d’arcade est une source d’information sans fin.
En français, le forum Gameoover.net comprend un certain nombre d’informations mais c’est surtout le forum Arcadecontrols.com (en anglais), qui est une véritable mine d’or.
A ce titre, j’indique entre guillemet (ex : « control panel ») les termes fréquemment utilisés dans les forums anglophones, cela facilite les recherches.
